| Mã sản phẩm |

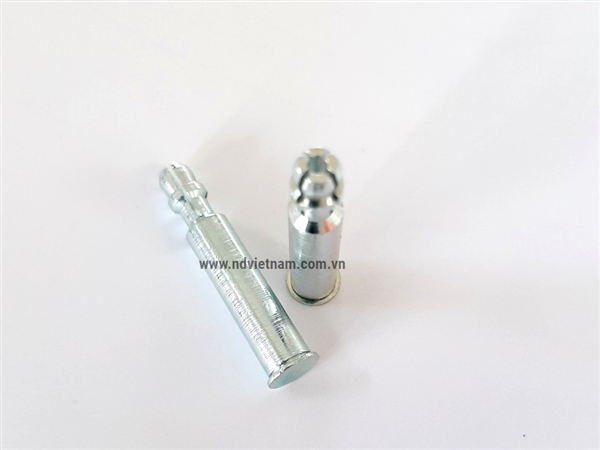

SSS-4MM-25ZI, SNAP-TOP® Standoffs |
| Độ dày tối thiểu Panel 1 (Bottom) |
1.00 mm |
| Panel 1 (Bottom) Mounting Hole B + 0.08 |
5.41 mm |
| Dải độ dày Panel 2 (Top) |
1.00 - 1.80 mm |
| Panel 2 (Top) Mounting Hole A +0.08 |
4.00 mm |
| Độ cứng tối đa Panel 1 (Bottom) |
HRB 70 / HB 125 |
| Độ cứng tối đa Panel 2 (Top) |
không giới hạn |
| vật liệu Panel 1 |
Kim loại |
| vật liệu Panel 2 (Top) |
Bảng PC hoặc kim loại |

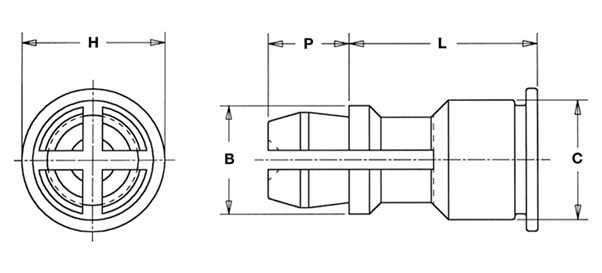

| L ± 0.13 |
25 mm |
| B ± 0.13 |
4.78 mm |
| C Max. |
5.39 mm |
| H ± 0.13 |
6.35 mm |
| P ± 0.13 |
3.58 mm |
| Panel 1 (Bottom) Edge Distance C1 Min. |
6.60 mm |
| Panel 2 (Top) Edge Distance C2 Min. |
2.54 mm |
| Vật liệu |
Thép carbon |
| Tiêu chuẩn xử lý bề mặt |
Mạ kẽm theo tiêu chuẩn ASTM B633, SC1 (5µm), Loại III, không màu |
| Đường kính lỗ đe |
5.49 - 5.56 |
.png)
