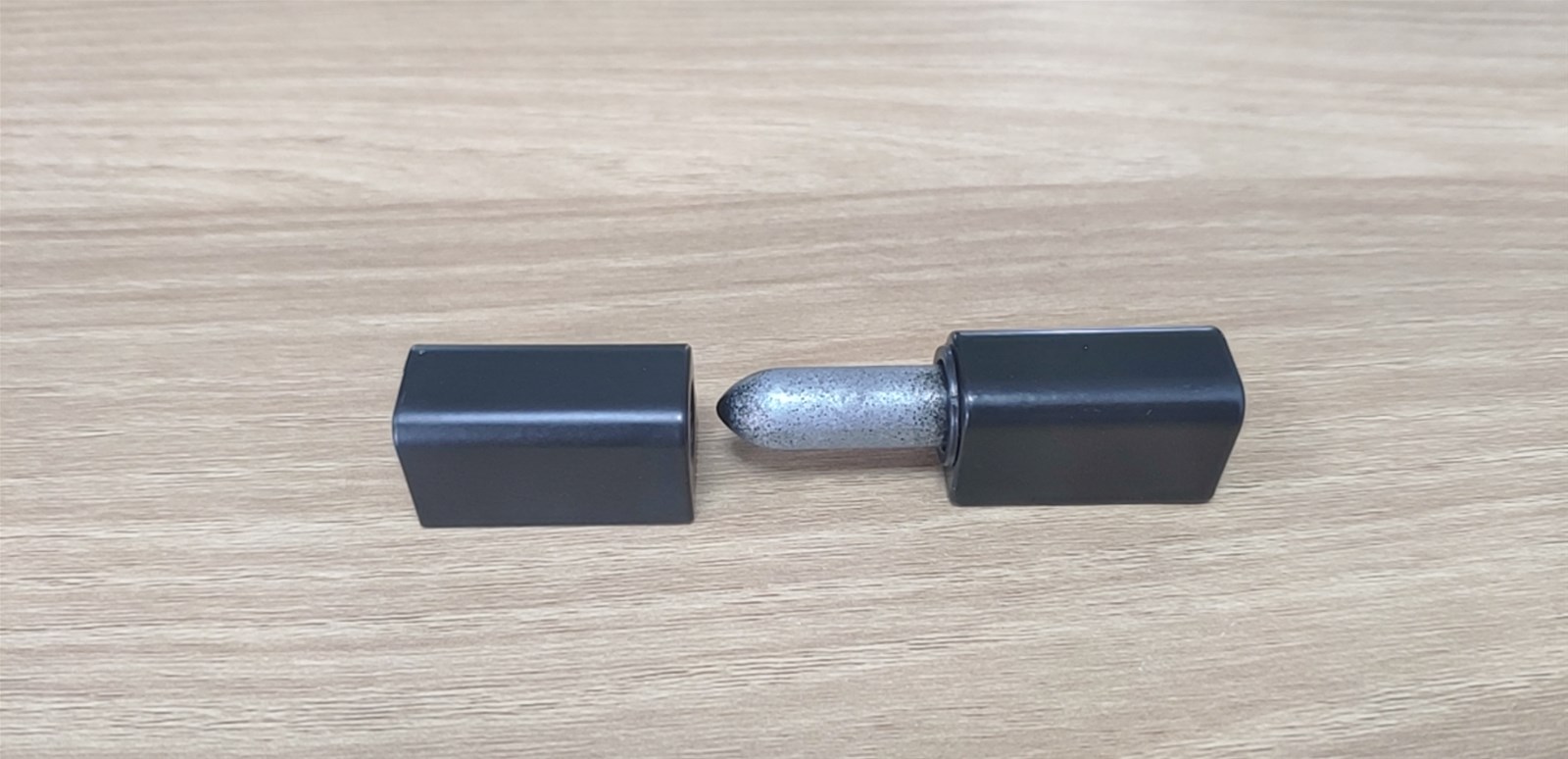

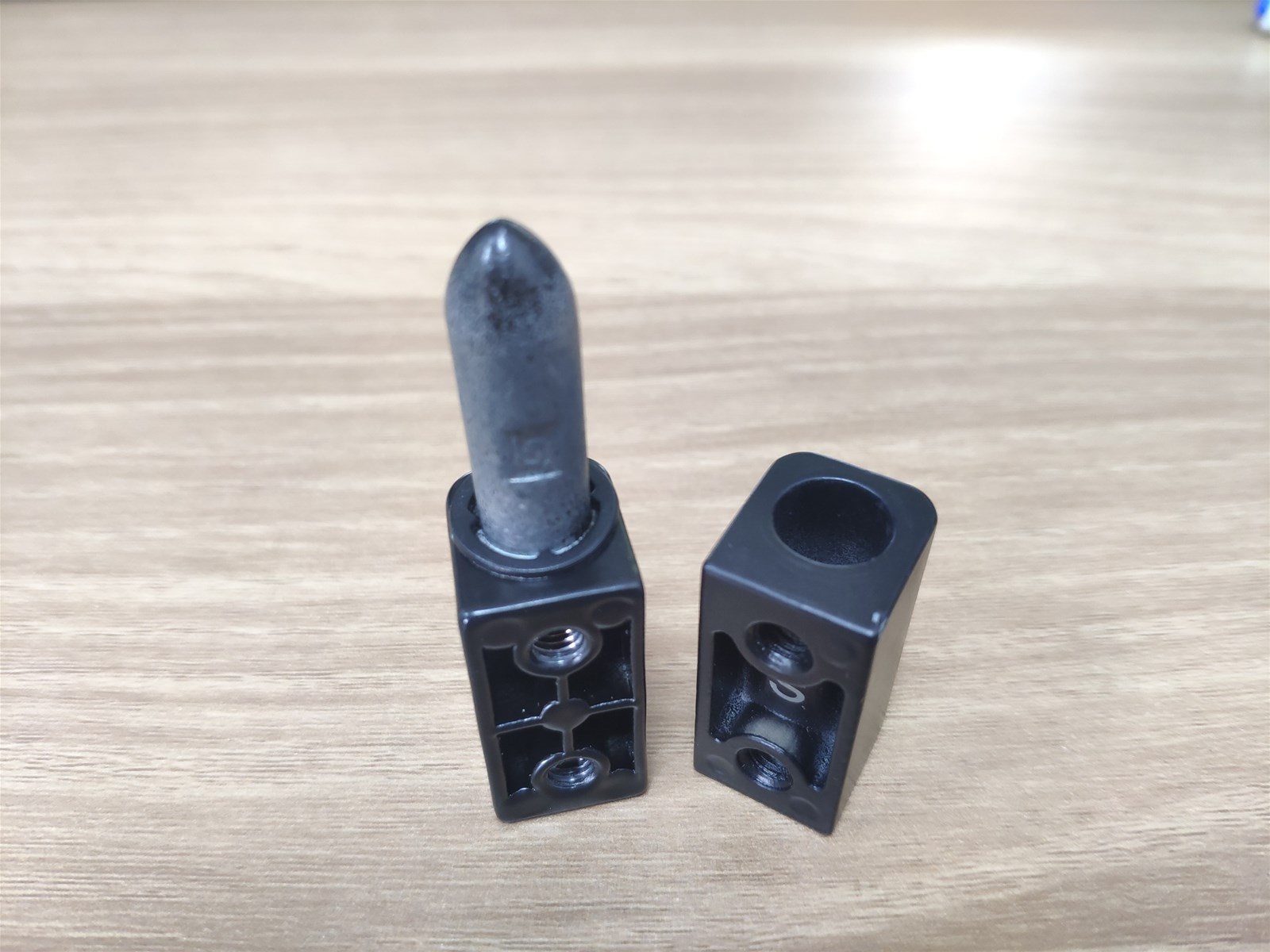

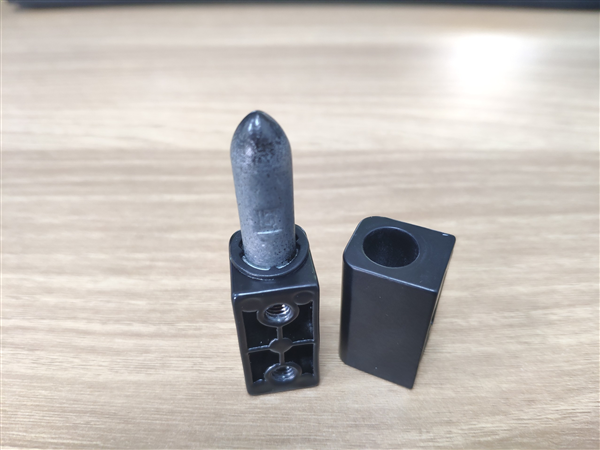

Bản lề Southco’s 96 cho phép tháo lắp cửa nhanh chóng, dễ dàng và an toàn mà không cần sử dụng đến dụng cụ.
Cấu hình không nâng hạ cho phép lắp đặt vĩnh viễn và bản lề có nhiều kiểu để đáp ứng nhiều ứng dụng khác nhau.
Dòng 96 có nhiều mẫu thiết kế linh hoạt, là giải pháp hiệu quả về chi phí, đáp ứng mọi yêu cầu của khách hàng.
.jpg)
- Ưu điểm:
Cho phép tháo lắp nhanh chóng, dễ dàng.
Cửa cũng có thể được lắp đặt vĩnh viễn.
.jpg)

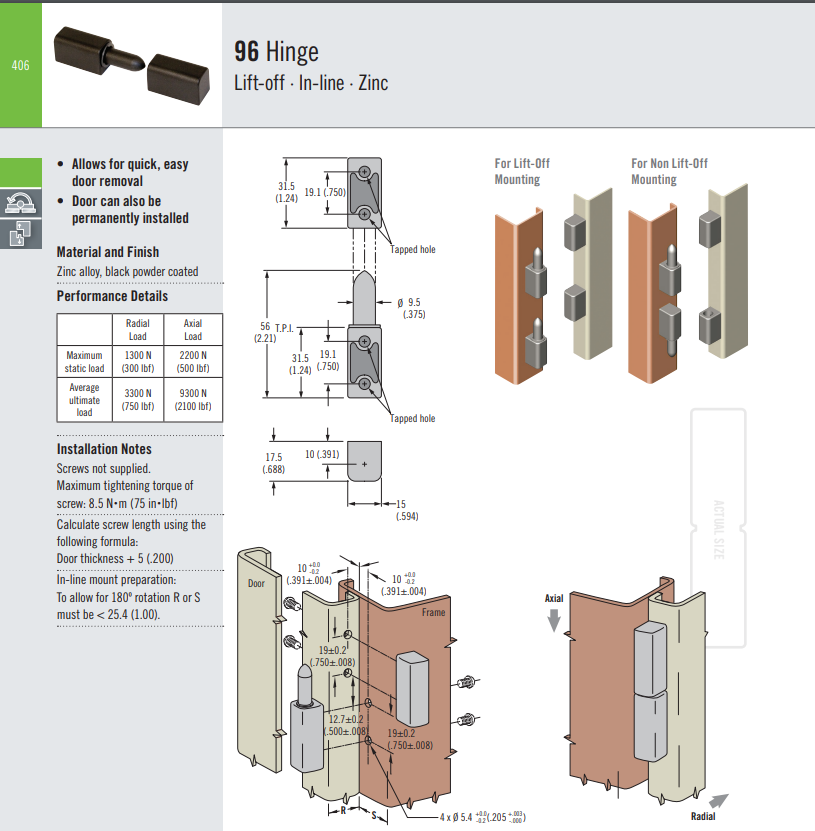

- Hiệu suất:
|
Thông số
|
Tải xuyên tâm
|
Tải dọc trục |
| Tải trọng tĩnh tối đa |
1300N (300lbf)
|
2200N (500lbf)
|
| Tải trọng tối đa trung bình |
3500N (750lbf)
|
9300N (2100lbf)
|
.png)
.png)

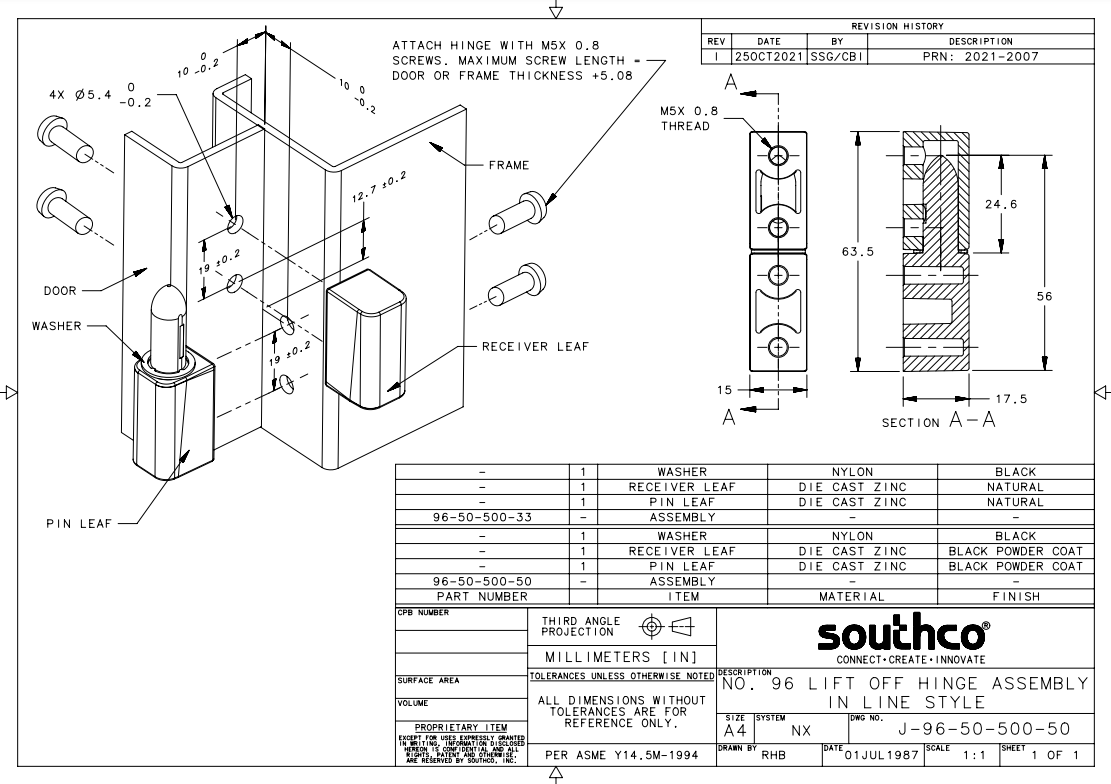

- Ghi chú cài đặt
Vít không được cung cấp.
Momen siết tối đa của trục vít: 8.5N*m.
Tính chiều dài trục vít theo công thức sau: Độ dày cửa + 5 (.200)
Chuẩn bị lắp trong dòng: Để cho phép xoay 180º, R hoặc S phải <25,4 (1,00).
Xem thêm: SOUTHCO- Chốt khóa F2-30-25
|
Vật liệu
|
Hợp kim kẽm
|
|
Xử lý bề mặt
|
Sơn tĩnh điện
|
|
Màu sắc
|
Đen
|
|
Kích thước
|
M5 x 0.8
|
|
Kiểu lắp ráp
|
Kiểu gắn kết
|
|
Head Style
|
Phillips Recess #2
|
|
Yêu cầu tuân thủ
|
UL FTTA2 / FTTA8 Type 13
|
|
Kiểu bản lề
|
In-line Knuckle Style
|
|
Class
|
96 - Bản lề nâng hạ có thể tháo rồi
|
